本公司專業生產磁感應金屬探測器及服裝機械儀器設備。
金屬探測器產品有手提式(ST-25)系列，平臺式系列（PT-500）、臺式輸送式系列（ZD-400）、落地式自動輸送式系列ZD-620、ZD-630系列。ZD-600系列主要性能具有自動輸送、自動停送、自動倒送功能。ZD-620系列具有新型外觀設計，增加了合格品計數功能，在通過寬度600mm范圍內裝有九組傳感器檢測，最新設計的ZD-630系列具有當今世界最新型流線型外觀，在通過寬度600mm范圍內裝有九組新型磁敏傳感器檢測。強化了通道邊緣的檢測效果，檢測可靠性更高。儀器操作面板上裝有檢出位置顯示窗，能準確顯示被檢出物在八個傳感器上的具體位置，感度設定顯示窗，顯示儀器工作時所需的感度檢測能力調節量，動態感度顯示窗。儀器配備新型的計數器及紅外線光電控制系統，本儀器主控板采用世界最先進的微電子芯片組裝技術，具有可靠性高，外圍電路簡單優點，本機配有先進的開關電源供電抗干擾性能好，電壓適應范圍廣AC85~264V只需配備適宜電壓電動機就可適應世界各地電源電壓，以上先進技術的裝備使本機與國內外同類產品相比，具有靈敏度高抗干擾性能好操作方便、檢測速度快、功能齊全，質量穩定、價格合理等優點，既可在生產流水線上自動連續運轉，也可以由人工自動檢測。廣泛適用于食品、果品、水產品、藥品服裝針織品、羽絨衣被、玩具、床上用品、毯、墊衛生材料、服裝輔料（鈕扣、拉鏈）以及化工、工業材料等探測鋼鐵類雜志、鋼針、含鐵磁性雜志等。（由于工作原理不同，本機不能探測純銅、純鋁等非鐵磁性金屬）
本公司產品獲國家專利權，中國專利證書號：ZL94227712.0。專利技術，仿冒必究。
ZD-630A是ZD-630系列的最新型產品。機器的電動機、繼電器、微電子芯片，輸送帶、傳動帶等關鍵部件選用歐美、日本名牌公司產品。
為了保證機器能正常工作，延長使用壽命，請詳細閱讀本說明書。
規格型號：ZD-630A
|
型號
|
通道高度
(mm)
|
標準檢驗塊、鋼球規格(mm)
|
整機外型
L×W×H(mm)
|
重量約（Kg）
|
|
ZD-630A
|
100
|
φ1.0
|
1650×1040×920
|
200
|
|
ZD-630A
|
120
|
φ1.2
|
1650×1040×940
|
210
|
|
ZD-630A
|
150
|
φ1.2-1.5
|
1650×1040×970
|
220
|
|
ZD-630A
|
200
|
φ1.5-2.0
|
1650×1040×1020
|
240
|
1、電源電壓：AC100V-240V(單相) 50-60HZ±10%（訂貨時如無特殊指定，電機按AC220V，50HZ供貨）
2、電源功率：<140W
3、檢測通道寬度：600mm
4、輸送帶速度：30m/min（50HZ），36m/min（60HZ）
5、感應度調節：1-10級連續可調
6、探測方式：磁性感應
7、報警方式：電子蜂鳴器鳴響，輸送帶停止或倒送、發光燈指示。
部件說明：
一、電源控制箱
1．電源插頭 插入帶有良好接地線的專用插座，務必使本機電動機電壓與電源相適應。
2．POWER 電源開關按下電源接通，紅色指示燈發光。
3．LEVEL 感應度調節，數字大位置為感應度高方向
4．AUTO RETURN 自動退回。
5．OPTO SW 紅外線光電開關，“ON”方向適應被檢測物能可靠擋住紅外線光束時，此
儀器檢測電路工作。如果被檢測物高度低于15mm，或者具有半透明漏光情況，不能可靠擋住紅外線光束時，應將開關置于“OFF”位置，儀器檢測電路始終處于工作狀態，應避免外部環境對儀器的干擾
6．AUTO START 自動啟動
二、操作面板
1．計數器 六位顯示，工作原理為被檢測物可靠擋住紅外線光束一次，計數器累計加1，如被檢測物高度低于15mm或半透明或漏光時，計數器不能正常工作，顯示為合格品計數，不合格品不計數，計數器自帶鋰電池，壽命約10年（25攝氏度），計數器自帶清“0”按鈕，“LOCK”位置可防止他人誤按，計數器右邊按鈕按下為“ON”，計數器工作，“OFF”為斷開計數器。
2．DETECT 9N 9位置檢測狀態為顯示窗，對應于檢測通過橫向排列的9個傳感器，發光燈亮對應于通過某一位置有檢出異物（最先檢出的傳感器相應位置發光燈發光）如果顯示需邊緣位置不斷閃光提示有外部干擾，如某位置周期性發光、提示輸送帶上相應位置有污染物，應排除干擾，清洗輸送帶。
3．LEVEL 儀器感應度設定顯示，光柱亮得越多表示儀器感應度設定越高。
4．MONITOR 儀器動態感應顯示，光柱亮得越多表示儀器感受到鐵磁性物質強度越高，工作時可反映鐵磁性物質的質量大小及探測器傳感器的距離有關，不工作時如此光柱不停發光，應檢查外部環境是否存在干擾（如高壓電線、電力變壓器、電動機、機械設備等）以及儀器是否存在晃動、輸送帶是否污染。
5．START 起動與停止按鈕

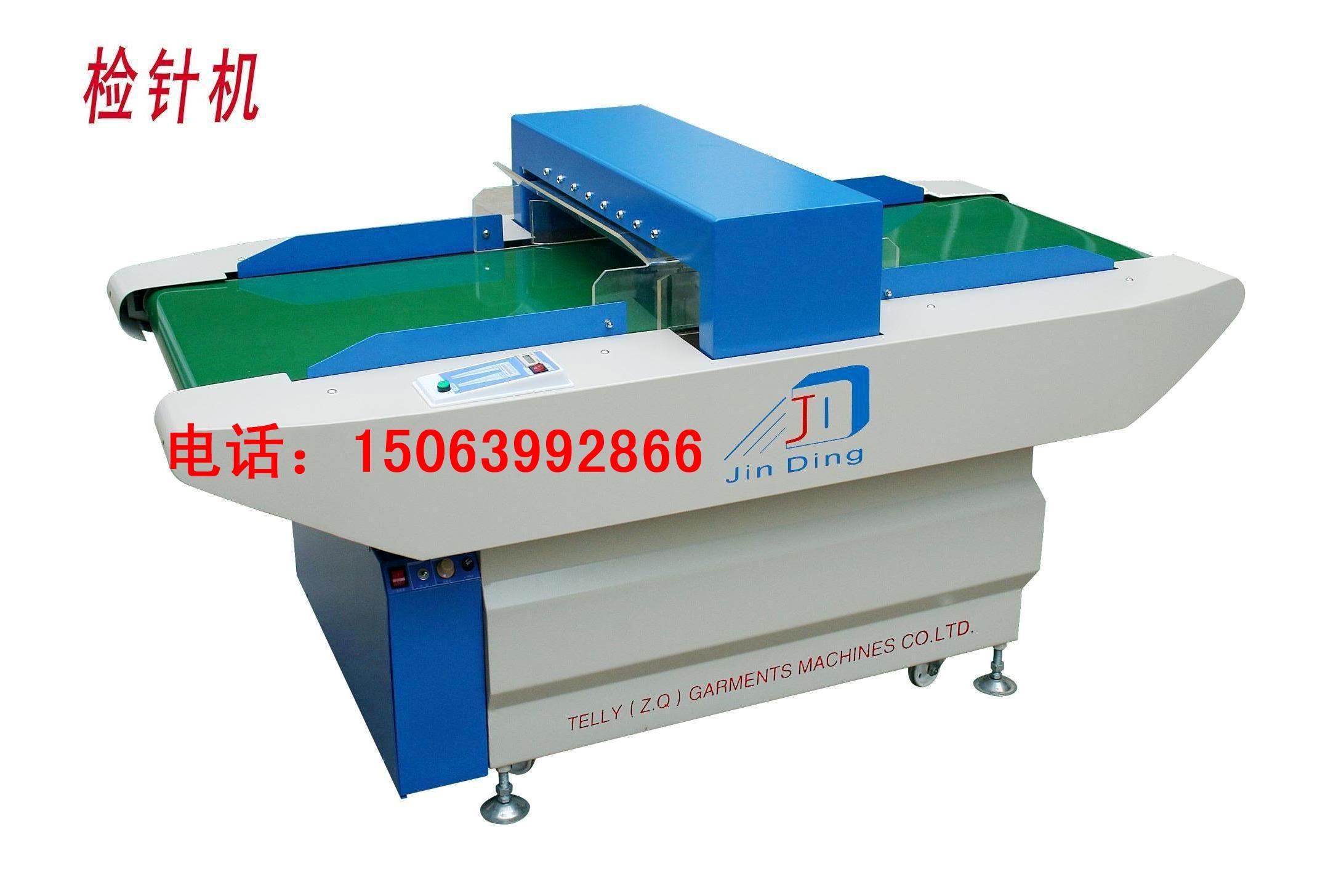

ZD—630A自動輸送式磁感應金屬探測機
一、 使用說明
1、接上帶接地線的與機器所需電壓相適宜交流電源。
2、按下“POWER”（在電箱上的紅色鍵）及“START”（操作面板上），輸送帶就會運轉，即可開始檢測工作，按“START”輸送帶就會停止。
3、機器操作面板上裝有探測感度顯示窗、檢測位置顯示窗，內部裝有自動報警裝置，并裝有計數器。若檢測到鋼針或含鐵飯碗金屬物、機器就會自動報警，指示燈能顯示檢測位置，輸送帶停止運行，不合格品退回到操作者面前，合格品則順利通過并對合格品進行計數。（不合格品不計數）。
二、 注意事項：
1、將本機附帶的檢驗塊或者將你要探測的鋼針及鐵質碎片之樣品先通過機器試測要確定機器發生警報聲，輸送帶停止才可正常運行工作。
2、本機器能夠檢測的材料為鐵制品、含鐵制品。純鋁、銅非鐵磁性物質不能檢測。
3、本機器對移動的金屬物體有所反映，操作者請勿攜帶金屬類飾品操作本機。
|
如何使用
|
注意事項
|
|
1．將電源線接上適宜電源
|
使用電源線應插在帶接地線的專用插座上，如和其他電動機器共用插座時，將產生干擾并易造成錯誤報警
|
|
2．按電源開關
|
機器通電時，紅燈會亮
|
|
3．按運行/停止開關
|
此開關控制電動機通電，輸送帶就會運轉
|
|
4．如何調整輸送帶
|
輸送帶跑偏時，請用隨機內六角扳手調整
|
三、特點：
1、ZD-630A自動輸送式磁感應金屬探測機能輕易且可靠的將鋼鐵類雜物檢測出來，并且有信號器提示你已檢測出鐵磁性雜物。。
2、當機器檢測到鋼針或鐵類東西時，報警器就會響，輸送帶就會停止，位置顯示指示燈顯示被檢測物中混入的鐵類雜物的位置，并將不合格品退回，效率將會有很大的提高。
3、機器裝有計數器，能夠累計檢測合格物品數量。
4、ZD-630A自動輸送式磁感應金屬探測機操作敏感度的調整配合你的檢測物品的大小及種類，使你能輕易找到混在產品中的鋼針及鐵磁性雜物。
5、由于采用最新設計的傳感裝置，大大提高了產品的探測能力和信賴感。
四、用途：
1、ZD-630A自動輸送式磁感應金屬探測機各式檢針器可用來探測藏在各式縫件產品（如男裝、女裝、童裝、內衣、和服、茄克、床上用品、鞋帽手套、長毛絨玩具、地毯、衛生用品）中的針、斷針及其他鐵質碎片等，還可在藥品、食品（食用菌、魚、肉、果品等新鮮及其制品）衛生材料等的檢測，服裝輔料拉鏈、鈕扣的檢測，還可用于非鐵磁性材料如銅、鋁、鋅、造紙、橡膠、化工工業原料等檢測時混在其中鐵質碎片等。
2、在檢測縫制類物品的配件例如，拉鏈、鈕扣、鉤子等要考慮專用的無鐵磁性商品（如經消磁處理等）。
3、在使用ZD-630A自動輸送式磁感應金屬探測機，操作者身上的衣物的鐵質物件須取下，因為機器對移動的鐵質物件都會有反應，而產生誤報警。
五、安裝應注意事項：
1、機器在投入使用之前，請置于無震動水平場所，必須先將四個地腳螺栓調節到使整臺機器平穩托起，四只方向輪脫地，使機器處于水平位置，固定緊固螺釘不可有晃動。（否則，會導致輸送帶擺動）。
2、不可將此機器安裝在鐵制工作臺上，或鐵的架子旁邊。
3、不可將此機器安裝在會產生磁場的機器附近，因為例如電動磁性的有離合器馬達，縫紉機，裁剪機，打包機，空調機器，電力變壓器，高壓電線吊扇或者有轉動器的機器等都會產生電力及磁場的干擾，而造成此機的錯誤運轉。
4、機器要安裝在遠離大型的移動鐵質物件（例如：火車、汽車等）的地方。
5、此機器應遠離鋼鐵材料（例如：鐵門、鐵窗等），有時可改變機器主體方向，以改變安裝此機器的位置，可避免造成錯誤運轉的情形。
6、此機器會產生磁場，操作者應注意你的信用卡、提款卡、電話卡及放置附近的電話機、卡帶，可能受此機器磁場影響。
7、安裝此機的位置適宜氣候應在0攝氏度到40攝氏度之間，且不可有在冰點以下的情況發生。
8、安置機器的室內不要有流動的灰塵、鐵粒（鐵粉）的地方，以及非常潮濕有結露產生的地方。
六、敏感度的調整安裝：
1、用敏感度調節鈕調到“6-8”的位置，如要檢測極細微的針尖或鐵屑，可調節到“9-10”，此時機器對周圍環境金屬物干擾和皮帶的清潔有更高的要求。
2、當你要在產品探測時，必須要能確定包裝及輔料（紙盒、紙板、尼龍包裝袋或鈕扣、拉鏈等）對機器無任何反應時，你就可作探測的工作。
3、如果是因為包裝輔料而造成皮帶停止時，則需將敏感度調整鈕由“8-10”轉到“5-7”以確定皮帶不會因為輔料而停止。
注：當你將調整鈕轉到“4”以下時，要探測針細小金屬物質或針尖就會比較困難。
4、如果在調整過機器敏感度后，皮帶仍不動時則需：在你確定包裝輔料前，就先完成包裝或輔料的探測工作，所以在你選擇包裝或輔料之前，需先測試包裝或輔料是否可正常通過機器。
5、探測工作完成后將電源關掉，如果你將在一段時間內不使用本機，則需將電源線拔離插座。
七、有關機器的操作：
1、首先將在電箱上的總電源開關打開，然后按“START”按鈕使機器運轉，再將本機附帶的檢驗塊或者將你要探測的針及鐵質碎片之樣品先通過機器試運轉，要確定機器發生警報聲，輸送帶停止才可正常運行工作。
2、在機器運轉正常的情況下，將被檢測物品輕輕地放在輸送帶上，如被檢測物品沒有問題，就通過此檢針機，且在控制面板上的計數器上由“0”變成“1”，說明被檢測物品1件合格品。
3、在機器運轉正常的情況下，將被檢測物品輕輕地放在輸送帶上，當機器檢測到被檢測物品有斷針鐵釘等之類物品時，機器就會自動報警，并且將被檢測物品退回到操作員面前，控制面板上的計數器不計數，取下不合格品，然后再按一下“START”鍵可繼續操作。
4、務必在所探測的產品中，找到鐵的碎片位置所在，并將它們拿掉，然后一定要再探測到其中的鐵釘、鐵片。（在產品中可能會有2—3支鐵釘、鐵片，所有一定要再一次經過機器確定無鐵釘、鐵片為止，以策安全）
5、在機器作探測工作的同時，也許因為外來干擾而產生誤判，所以請在發現有警報聲時，該件產品需再次的確認。
應注意事項：
1、經常檢查輸送帶上是否有殘留斷針、鐵銹、鐵屑、微小的鐵刺、其余金屬碎片、油污等臟物，應特別注意輸送帶反面是否清潔，經常用干凈濕毛巾、洗潔精及去銹靈清潔輸送帶。
2、檢查皮帶上方感測器，因感測器具有強烈的磁性，有可能附著針或其它金屬碎片。，所以需用膠布或其它方法，將感測器清理，以確定下一次工作時正確判斷。
3、機器是應用鐵質物品在上下探測器發生的磁場中運動產生感應，電動勢原理工作的，微小針尖縱向方向平行于磁力線方向運動感應度要大于橫向方向運動，機器對不同方向的針尖檢測感度有差異。
